Un fusible thermique jetable est un dispositif utilisé pour la protection des circuits, principalement utilisé pour empêcher l'équipement d'être endommagé ou de provoquer un incendie en raison d'une surchauffe. Il coupe le circuit grâce à un mécanisme de fusible lorsque la température dépasse la valeur définie, protégeant ainsi l'équipement.
Caractéristique
- Extrêmement sensible à la température ambiante
- Température de fonctionnement précise et stable
- Construction compacte scellée à l'époxy
- Performances fiables
- Fabriqué selon des procédures de contrôle de qualité strictes
- Approuvé par diverses normes de sécurité internationales telles que TUV CB KC PSE CCC, etc.
Principe de fonctionnement
Coupure thermique de type pellet - lorsque la température ambiante du coupure thermique atteint sa température de fonctionnement, la pastille fond, le ressort A se dilate et éloigne le contact coulissant du fil A. Ensuite, le circuit électrique est définitivement coupé.
- Détection de température : Le fusible thermique contient une pastille de thermistance à l’intérieur. Lorsque la température atteint la valeur réglée, la pilule fond ou se déforme.
- Mécanisme de fusion : Une fois la pilule fondue, la structure mécanique interne déconnecte le circuit et empêche le courant de continuer à circuler.
- Utilisation jetable : Une fois le fusible grillé, il ne peut plus être restauré et doit être remplacé.

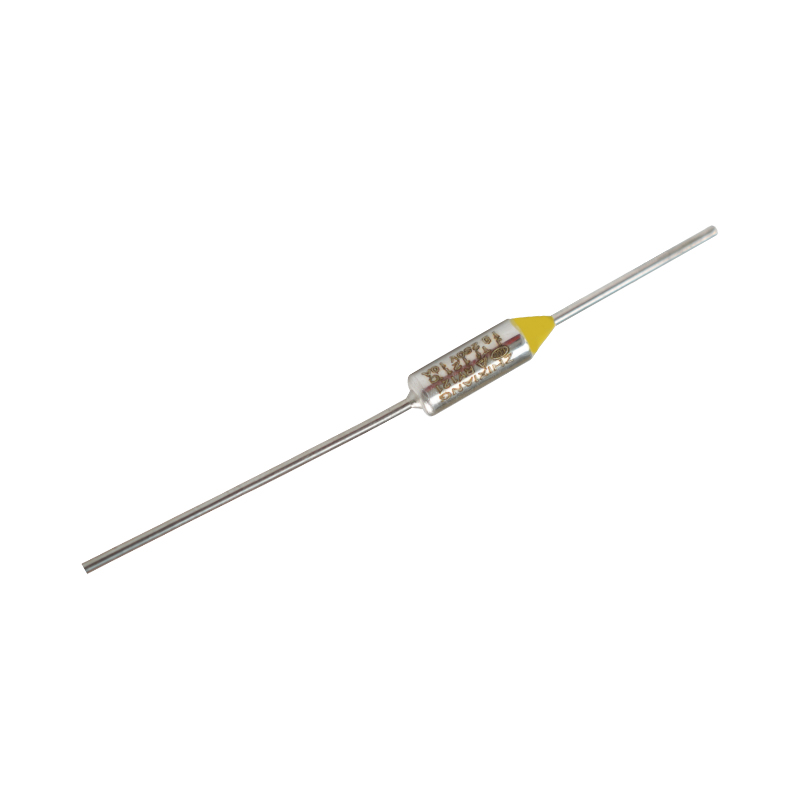

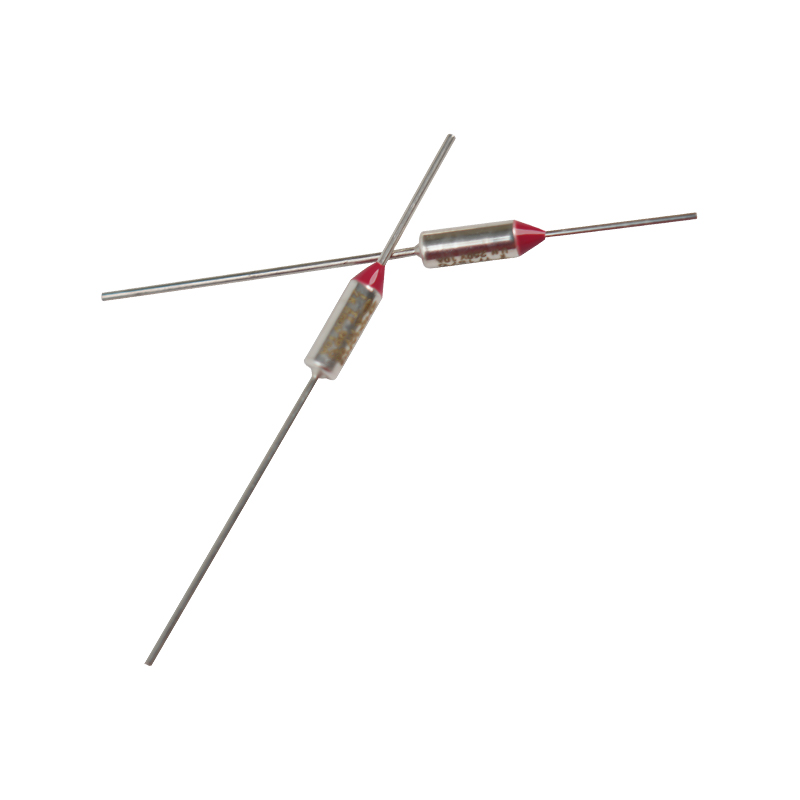

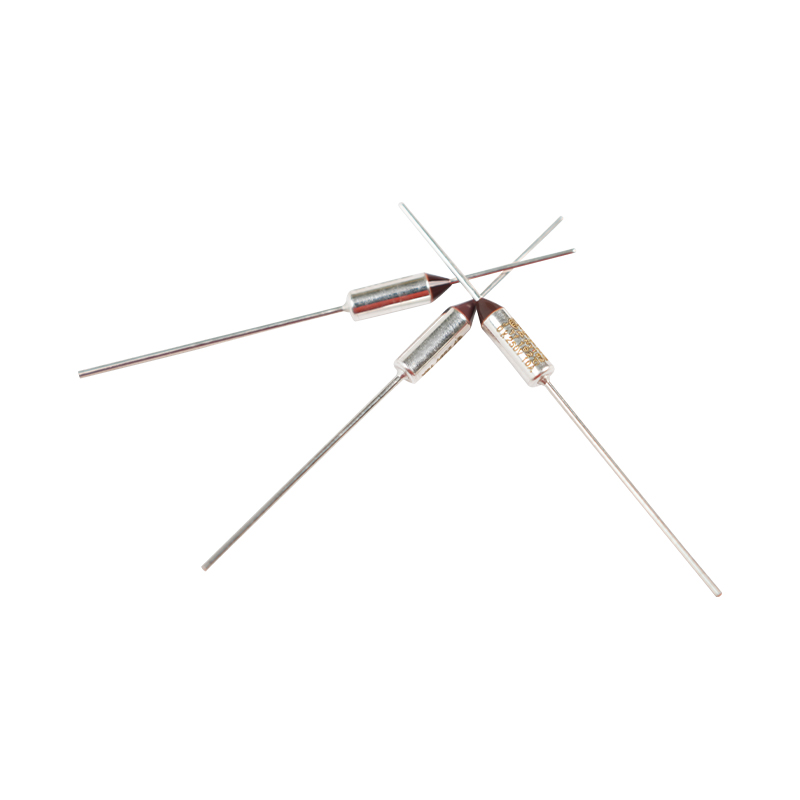

Type RY
Le fusible thermique RY adopte une coque métallique avec des particules sensibles à la température (chimie organique) comme élément de détection du fusible de température. La structure du matériau de détection de température est alimentée, l'impédance interne est faible avec un courant de coupure jusqu'à 6 A à 15 A (AC).

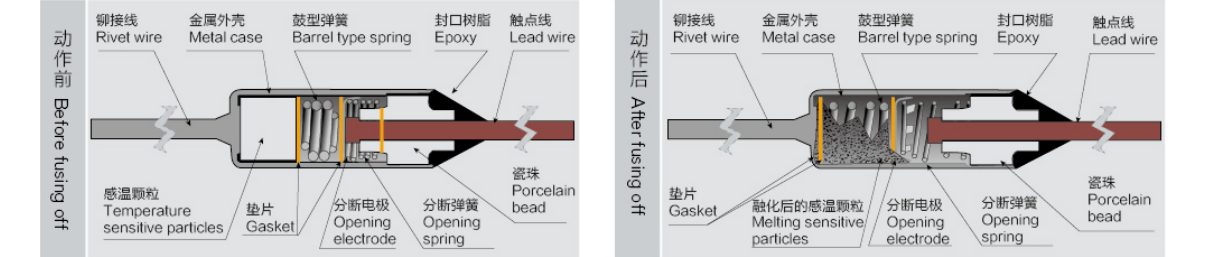

Il y a une électrode d'ouverture, un ressort et des particules sensibles dans le boîtier métallique du fusible thermique RY. Le ressort de type barillet est comprimé pour être installé dans le boîtier, il peut entrer en contact avec le fil conducteur à l'aide d'un joint. Dans des conditions normales, l'électricité circule à travers le fil conducteur, l'électrode d'ouverture, le boîtier métallique et le fil de rivet.
Lorsque la température ambiante dépasse la température de fonctionnement, les particules sensibles fondent sous l'effet de la chaleur du fil conducteur. Dans ces conditions, le ressort d'ouverture sera écarté et la force élastique poussera l'électrode vers le ressort pour couper la connexion avec le fil conducteur. Le courant sera également coupé.
Principales caractéristiques
- Contrôle précis de la température : Réglez la température du fusible en fonction des exigences de l'équipement.
- Réponse rapide : Coupez rapidement le circuit lorsque la température dépasse la norme.
- Haute fiabilité : Structure simple et performances stables.
- Forte sécurité : Prévient efficacement les incendies ou les dommages matériels causés par une surchauffe.
Champs d'application
- Appareils électroménagers : Fer à repasser électronique, Sèche-cheveux, Chauffage, Cafetière, Distributeur d'eau, Boulanger, Cuisinière électrique, Autocuiseur électrique, Bouilloire électrique, Four à micro-ondes, Climatiseur, Réfrigérateurs, Machine à laver, Chauffe-eau, Hotte de cuisine, Armoire de désinfection, etc.
-0Appareil de bureau : Photocopieur, Fax, Scanner Imprimante, Destructeur de papier
-Accessoires électroménagers : Transformateur de tension, adaptateur, moteurs électriques, cartes PC, connecteur, etc.
-Composants électroniques : Condensateur, résistance, piles, etc.
-Équipements industriels : tels que moteurs, transformateurs, etc.
-0autres : Appareils de massage, équipements pharmaceutiques, jouets électroniques, etc.
Remarques
- Sélection correcte : Choisissez le modèle approprié en fonction de la température de fonctionnement et du courant de l'équipement.
- Lieu d'installation : Il doit être installé dans un endroit sujet à la chaleur.
- Contrôle régulier : Assurez-vous qu'il fonctionne correctement et remplacez les pièces soufflées à temps.
Les fusibles thermiques jetables sont d'importants dispositifs de protection des circuits qui empêchent la surchauffe des équipements grâce à un mécanisme de fusion et sont largement utilisés dans les appareils électroménagers, électroniques et industriels.
